第一部分：爬架工程全流程实例教学
一、 设计阶段：安全与合规的基石
- 方案编制与审批：
- 依据： 严格遵循《建筑施工工具式脚手架安全技术规范》（JGJ202）等国家及地方规范，结合工程结构图纸、施工组织设计。
- 核心内容： 设计计算书（荷载计算、结构验算）、平面布置图（覆盖范围、机位间距）、立面图及节点大样图（附墙支座、防坠装置等）、特殊部位处理方案（塔吊、施工电梯、采光井等）、安全专项方案。
- 实例要点： 以某高层住宅为例，根据标准层结构特点，确定架体高度（通常为4-5倍楼层高）、宽度、机位水平间距（通常≤7m）及离墙距离。对阳台、飘窗等复杂立面进行专项设计，确保附墙支座有效受力。
- 材料与构件准备：
- 主框架、水平支承桁架、附墙支座、升降系统（电动葫芦或液压设备）、防倾防坠装置等必须为合格产品，具有出厂合格证和检测报告。
- 电气设计初步： 提前规划同步升降控制系统（如需）的线路走向、配电箱位置及电缆规格，确保与控制方式匹配。
二、 安装阶段：精细化施工流程
- 前期准备：
- 场地平整硬化，设置安全警戒区。
- 对所有进场构件进行清点、检查，破损、变形者严禁使用。
- 对安装人员进行详细的安全技术交底。
- 安装流程（以落地式附着升降脚手架为例）：
- 步骤一：搭设安装平台。 在底部搭设稳固的安装平台，并设置安全防护。
- 步骤二：组装主框架。 从角部开始，按顺序在地面组装相邻两机位的主框架和水平桁架，形成稳定的“片架”。使用螺栓连接，确保紧固力矩达标。
- 步骤三：吊装与初步固定。 使用塔吊将组装好的“片架”吊装至设计位置，临时固定。

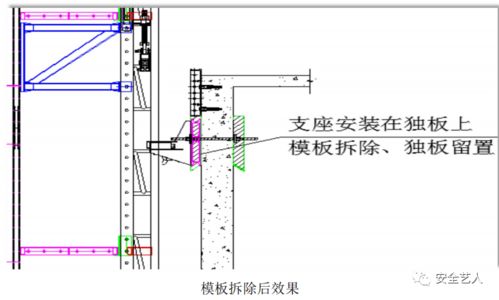

- 步骤四：整体组装与调试。 依次吊装其余片架，在空中连接成整体，安装剪刀撑、脚手板、安全网等。安装附墙支座、防倾导轮和防坠装置。
- 步骤五：电气系统安装（关键环节）。 按照设计图纸敷设控制电缆，安装分控箱和总控箱。确保每个机位的提升设备（如电动葫芦）与控制线路正确连接，设置漏电保护、过载保护。进行同步控制系统（若有）的单独调试，确保信号同步、动作一致。
- 步骤六：检查与验收。 安装完毕后，由总包、监理、安拆单位共同进行联合验收，重点检查螺栓紧固、防坠装置灵敏度、电气系统绝缘及可靠性，验收合格后方可进行升降作业。
三、 使用与升降阶段：动态监控
每次升降前均需进行安全检查，解除妨碍升降的约束，清理架体上荷载。
升降过程中，必须统一指挥，各岗位专人监控，密切观察同步性及异常情况。
升降到位后，立即恢复附墙支座受力，安装承重销，确保架体稳固，并按要求进行附着固定。
定期对电气线路、控制设备进行检查维护。
四、 拆除阶段：安全有序解体
- 准备工作： 清理架体上所有材料、垃圾，设置警戒区域。对拆除人员进行交底，明确顺序和方法。
- 拆除流程（原则：后装的先拆，先装的后拆）：
- 步骤一：电气系统先行断电拆除。 首先切断总电源，有序拆除控制电缆、配电箱等电气设备，妥善保管，防止损坏。
- 步骤二：拆除安全防护。 拆除安全网、脚手板等。
- 步骤三：分片拆除。 通常采用塔吊辅助。先加固待拆除片架，然后拆除该片架与相邻架体的连接杆件（如水平桁架），再拆除其附墙支座。
- 步骤四：吊运与地面解体。 用塔吊将分离的片架吊至地面指定区域，然后进行地面解体，分类堆放。
- 步骤五：清场。 所有材料清运出场，做到工完场清。
第二部分：爬架工程中的电气安装工程设计要点
在爬架（特别是附着式升降脚手架）工程中，电气安装并非附属，而是保障其安全、同步、自动运行的核心系统。
- 设计依据与要求：
- 必须符合《施工现场临时用电安全技术规范》（JGJ46）及脚手架安全技术规范的相关要求。
- 系统应具备失电制动、过载保护、短路保护、漏电保护等功能。
- 对于采用集中同步控制的系统，需设计可靠的同步控制装置，以确保各提升点位移同步，高差控制在允许范围（如30mm）内。
- 系统主要构成设计：
- 配电系统： 设计专用总配电箱（内含总隔离开关、断路器、漏电保护器），通过电缆向各分控箱供电。分控箱对应控制一组或单个提升机位。
- 动力系统： 为提升设备（电动葫芦或液压泵站电机）提供动力电源，电机功率、电缆截面需根据荷载和距离计算选定，确保电压降在允许范围内。
- 控制系统：
- 手动控制： 设计简单可靠的按钮控制回路，实现单机位点动升降。
- 自动/同步控制（关键）： 设计采用PLC或专用同步控制器，通过采集各机位传感器（如角度传感器、位移编码器）信号，进行比较运算，自动调整各点电机运行，实现高精度同步升降。控制柜应设计声光报警装置，用于提示故障或不同步超限。
- 信号与照明系统（可选）： 设计架体上的低压照明线路及必要的通信信号线路。
- 布线设计要点：
- 电缆宜选用橡胶套软电缆，具有良好的耐磨、抗拉性能。
- 线路敷设应避开尖锐部位，采用套管、线槽保护，固定可靠，防止机械损伤。
- 充分考虑架体升降带来的电缆长度变化，设计合理的收放装置或预留长度，避免电缆受力拉断或缠绕。
- 防雷与接地设计：
- 若架体高度超过周边避雷设施保护范围，需设计独立的防雷接地系统，将架体可靠接地，接地电阻符合规范要求。
** 爬架工程是技术集成度高的专项工程，其安全高效运行依赖于严谨的机械设计、规范的施工安装与可靠稳定的电气控制系统**三者紧密结合。收藏本文，可作为从设计、安装、使用到拆除全过程的管理与操作参考，尤其关注电气系统的设计安装要点，方能做到有备无患，保障施工安全。
